PLANET ISW-500T

5portový 100Mbitový prepínač a konvertor pre priemyselné aplikácie. Možnosť redundantného napájania DC 12-48V / AC 24V, príkon <2W.
ESD ochrana portov. Krytie IP30, hliníková skriňa, rozšírená pracovná teplota -40-75 °C. Montáž na DIN lištu alebo priamo na stenu.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi.
Prepínače radu ISW sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšej skrine s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 5 x RJ-45 10/100BASE-TX
Pamäť: 1k MAC adries, buffer 448Kb
Priepustnosť: zbernica 1 Gbps, prevádzkovo 0,74 Mpps (64B)
Prevedenie: DIN lišta, na stenu
Napájanie: zdroj 24V AC s redundanciou 12-48V DC, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 2W

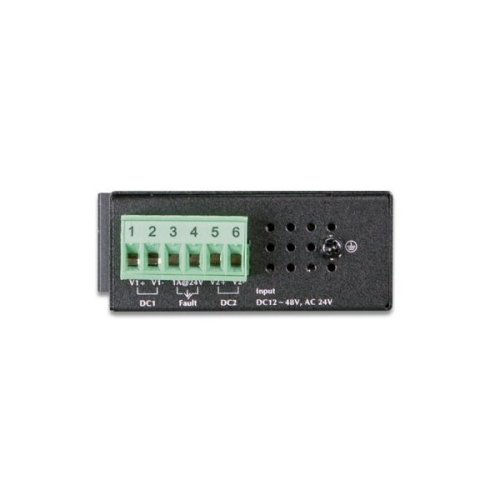

Ochrana: ESD do 6kV, spínací výstup pre ovládanie relé (24V/1A) pri výpadku napájania, ochrana proti prepólovaniu, pripojenie napájania na svorkovnici, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu)
Prevádzková teplota: -40 ° C - 75 ° C, vlhkosť do 95%
Rozmery: 104 x 70 x 30 mm
Hmotnosť: 255 g

Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :
ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

https://download.asm.sk/inshop/prod/Planet/ISW-500T-1_L.png >

Montáž na DIN lištu :

Montáž na stenu pomocou dodaného rámu :
