Xtend Solarmi OSPD23

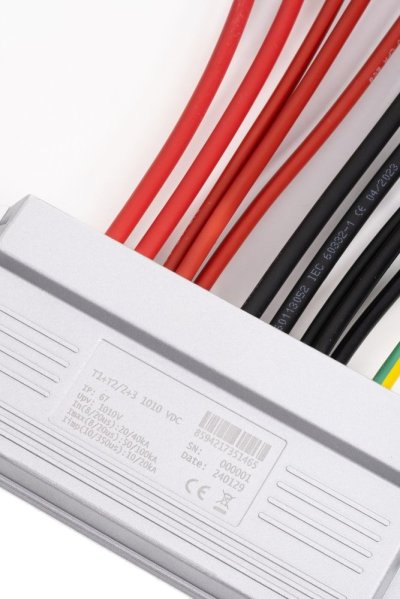

Zvodič prepätia určený na ochranu fotovoltaických zariadení . Vlastná konštrukcia je s ohľadom na poveternostné podmienky a spôsob montáže z hliníkovej zliatiny (rovnaký materiál ako nosné profily PV panelov – nehrozí vznik elektrochemickej korózie) s hermeticky zaliatymi vnútornými obvodmi v polyuretánovej hmote s interným plnivom potlačujúcim horenie.

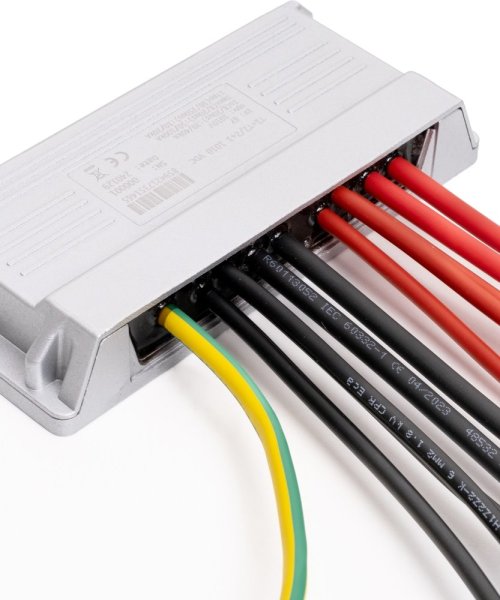

Jednotka je s ohľadom na jednoduchú implementáciu do stringu realizovaná ako priechodná - oba póly stringu sa pripoja do jednotky a oba z nich tiež vystupujú. Spojenie je realizované klasickými MC4 konektormi (na vstupe s integrovanou poistkou) a vodičmi s prierezmi 6 mm ² (v niektorých verziách aj 10 mm ² ) s dvojitou izoláciou a farebným rozlíšením.

Pripojenie PE vodiča alebo spojenie s prvkami LPS je riešené na vlastnom šasi krabičky pomocou skrutky M10 (M8) cez nalisované oko na zlanenom vodiči >16 mm ² alebo priamo cez T-skrutku prepojením s nosnou konštrukciou/zvodom LPS, prípadne v kombinácii.

Vlastná SPD jednotka je triedy T1 + T2 , kedy vzhľadom k nadštandardnej zvodovej odolnosti (12/25 kA) je možná aplikácia aj na stredy s menej ako 4 zvodmi (podľa STN EN 51643-32).

Poznámka:
Vzhľadom na špecifickú konštrukciu a umiestnenie je nutné po každom prerušení integrovanej poistky (vplyvom zapôsobenia SPD) vykonať meranie reziduálneho prúdu pri max. prevádzkovom napätí. V prípade, že je vyššia ako maximálna výrobcom udaná hodnota, je nutné vymeniť celý modul SPD. Indikácia prerušenia poistky je neprítomnosť napätia na okruhu stringu za SPD modulom.

Vlastnosti:

• Vhodné pre sieť DC
• Skratová odolnosť I _SCPV : 10 kA
• Napäťová ochranná hladina pri In Up _a : < 2,3 kV
• Puzdro z hliníkovej zliatiny
• Klasifikácia podľa ČSN EN 61643-11 ed. 2 a STN EN 61643-31, T1+T2

ZÁKLADNÁ ŠPECIFIKÁCIA

Prevedenie: Typ 2: 3+2 (3 páry 6 mm ² vstup + 2 páry 10 mm ² výstup)
Max. prevádzkové napätie medzi L+ a L-: 1010 V DC
Menovitý zaťažovací prúd: 30 A
Pripojovacie vodiče: MC4, dĺžka: 25 cm, prierez: 6/10 mm ²
Čas odozvy t _a : < 25 ns
Krytie: IP67
Rozmery: 234 × 126 × 34,4 mm
Prevádzková teplota: -40 až +85 °C
