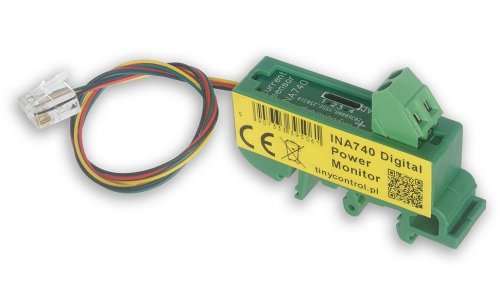

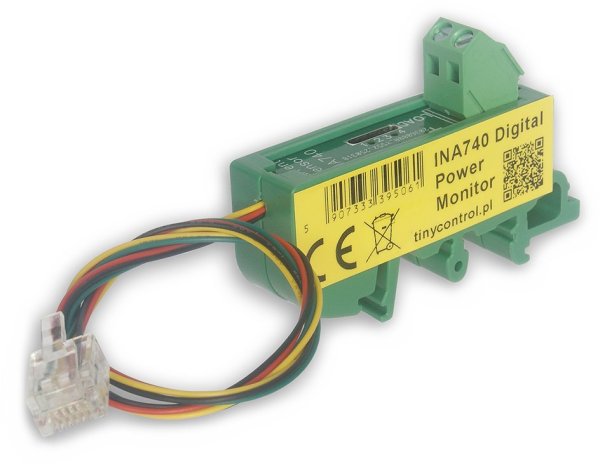

Presný digitálny monitor napájania s integrovaným snímačom prúdu a 16-bitovým delta-sigma ADC prevodníkom.

INA740 je špecializovaný senzor navrhnutý na presné meranie elektrických parametrov v priemyselných a IoT aplikáciách. Zariadenie dokáže merať obojsmerné prúdy až ± 24 A (limit konektora, čip samotný zvláda až ± 35 A) pri podpore spoločného napätia až 85 V . Vďaka vysokej presnosti a širokému rozsahu meraní je ideálny na monitorovanie spotreby energie, diagnostiku systémov a optimalizáciu výkonu.

Senzor poskytuje komplexné meranie vrátane prúdu, napätia zbernice, teploty čipu, výkonu a spotrebovanej energie. Komunikácia prebieha prostredníctvom I2C zbernice a RJ konektor je kompatibilný so zariadeniami tinycontrol, pričom senzor je podporovaný kontrolérom LK4.

Univerzálna konektivita a integrácia
RJ konektor senzora je kompatibilný so zariadeniami Tinycontrol a senzor je podporovaný kontrolérom LK4. Pre integráciu s inými kontrolérmi (napr. Arduino) je potrebné sa zoznámiť s rozložením pinov RJ konektora, ktoré je popísané napr. v krátkom manuáli LK4.

Flexibilné adresovanie I2C

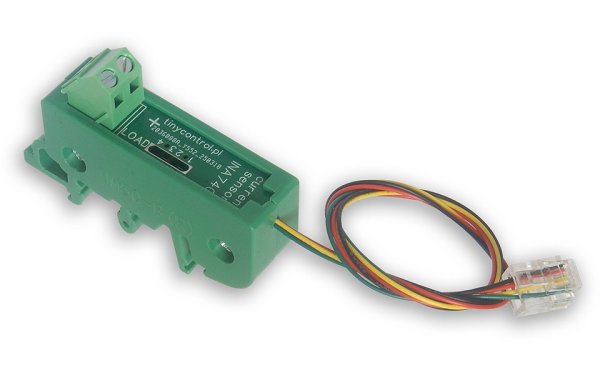

Doska senzora je vybavená 4polohovým prepínačom, ktorý umožňuje zmeniť I2C adresu. Vďaka tomu je možné prevádzkovať až 4 senzory na jednej I2C zbernici, čo je funkcia dostupná s kontrolérom LK4.

Jednoduchá inštalácia

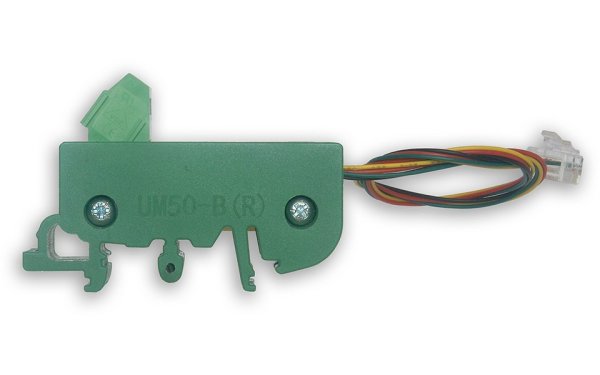

Senzor podporuje montáž na štandardnú 35mm DIN lištu, čo uľahčuje inštaláciu v priemyselných rozvádzačoch a riadiacich systémoch. Zariadenie je kompatibilné s vodičmi s priemerom 0,5–2 mm (12–24 AWG) pre flexibilné zapojenie.

ZÁKLADNÁ ŠPECIFIKÁCIA

Rozsah merania prúdu: ± 24 A (obojsmerný)
Rozsah merania napätia: 0–85 V
Vnútorný odpor (shunt): 800 µ?
Prúdový offset: ± 62,5 mA (max.)
Presnosť merania výkonu: ± 1,6 % (max.)
Presnosť merania energie: ± 2,1 % (max.)
Presnosť teplotného senzora: ± 1,5 °C (max. pri 25 °C)
Rozlíšenie merania: 16-bitové
Napájacie napätie: 3,3 V
Veľkosť prúdového vodiča: 12–24 AWG (priemer 0,5–2 mm)
Montáž na DIN lištu: áno (35 mm)
Rozmery: 63 × 44 × 16 mm
Dĺžka kábla: 27 cm
