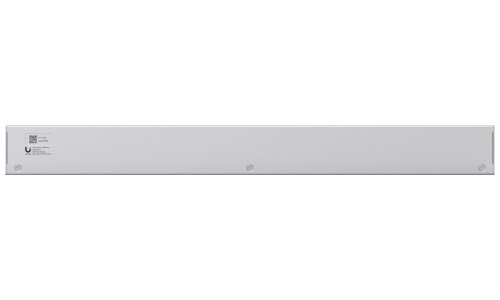

Ubiquiti CWDM Mux Demux 4

Štvorkanálový CWDM Mux Demux s vlnovou dĺžkou 1270 až 1330 nm , určený pre montáž do racku, zvyšuje kapacitu existujúcej optickej infraštruktúry. K dispozícii je duplexný komunikačný port LC UPC na prepojenie s iným CWDM Mux Demux 4 pomocou dvojice jednovidových optických káblov. Nechýba ani duplexný LC UPC monitorovací port pre bezproblémové pozorovanie pomocou merača výkonu alebo optického spektrálneho analyzátora.

Kľúčové vlastnosti:

• 4 kanály s rozsahom vlnových dĺžok 1270–1330 nm
• Kompatibilný s vláknom typu SMF-28e
• Konektor Duplex LC UPC pre prepojenie s ďalším Mux/Demux zariadením
• Monitorovací port pre ľahké sledovanie výkonu a analýzu spektra
• Vysoká izolácia medzi kanálmi zaisťuje spoľahlivú prevádzku
• Umožňuje prenos výkonu až 500 mW
• Odolné kovové púzdro pre rackovú montáž

ZÁKLADNÁ ŠPECIFIKÁCIA

Kompatibilita: USW-Aggregation, USW-Pro-Aggregation
Porty: 4× LC/UPC (1270 – 1330 nm), 1× LC/UPC komunikačný port, 1× LC/UPC pre monitoring
Vlákno: SMF-28e, dĺžka 0,5–1 m
Stredná vlnová dĺžka kanála: 1270/1290/1310/1330 nm
Min. priepustné pásmo kanála: ± 6,5 nm
Izolácia: susedný kanál max. 30 dB, nesusedný kanál min. 40 dB
Max. zvlnenie priepustného pásma: 0,3 dB
Min. smerovosť: 55 dB
Max. vložný útlm: <1,5 dB
Min. spätný útlm: 50 dB
Max. výkon: 500 mW
Prevádzková teplota: –30 až +75 °C
Rozmery: 442 × 120 × 43,7 mm
Hmotnosť: 1400 g

Manuál (montážny návod):
Ubiquiti CWDM Mux Demux 4
