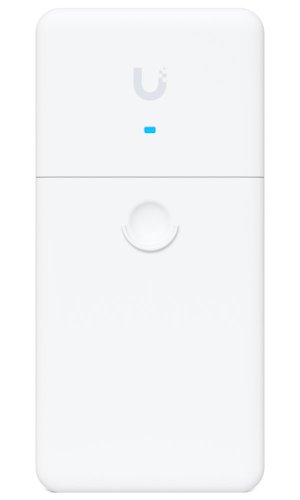

Priemyselný konvertor umožňujúci prenos dát a napájania na veľké vzdialenosti prostredníctvom optického vlákna a DC kábla.

Zariadenie kombinuje gigabitové optické rozhranie (SFP) s pasívnym PoE výstupom na napájanie vzdialených sieťových prvkov. Podporuje pasívne PoE v štandardoch 24 V DC aj 50 V DC a umožňuje tak napájať vzdialené prístupové body, kamery alebo iné PoE zariadenia bez nutnosti lokálneho napájacieho zdroja. Vstupné napätie DC terminálu je v rozsahu 16–57 V.

Robustná polykarbonátová skrinka s krytím IPX5 a prevádzkovou teplotou -40 až +60 °C predurčuje zariadenie na vonkajšie nasadenie v náročných podmienkach. Vstavaná ochrana pomocou vysokoprúdovej plynovej výbojky chráni DC svorkovnicu aj PoE port pred prepäťovými špičkami, pričom ESD ochrana dosahuje hodnotu ± 24 kV pre kontaktné aj vzdušné výboje na ethernetových portoch.

• Gigabitové optické rozhranie prostredníctvom portu SFP (1 Gbps) pre spoľahlivé diaľkové dátové spoje.
• Pasívny PoE výstup 24 V DC alebo 50 V DC cez RJ-45 port na napájanie vzdialených zariadení.
• Vstupné napätie DC svorkovnice v rozsahu 16–57 V s 2-vodičovým pripojením.
• Vstavaná ESD ochrana ± 24 kV (kontaktný aj vzdušný výboj) na ethernetových portoch.
• Prepäťová ochrana pomocou vysokoprúdovej plynovej výbojky pre DC svorkovnicu aj PoE port.
• Krytie IPX5 a polykarbonátová skrinka na vonkajšie inštalácie v náročnom prostredí.
• Prevádzková teplota -40 až +60 °C pre spoľahlivú prevádzku v extrémnych klimatických podmienkach.
• Typická spotreba iba 1,5 W pri plnej prevádzke.
• Súlad s normou NDAA a certifikácia CE, FCC, IC.

Spôsoby napájania a prenosu PoE
Konvertor podporuje viacero spôsobov prenosu napájania. DC vstup cez RJ-45 port pracuje v 2-párovom zapojení (piny 4, 5+; 7, 8-) pre 24 V DC, alebo v 4-párovom zapojení pre 24 V DC aj 50 V DC. Rovnaké zapojenie platí aj pre PoE RJ-45 výstupný port.

Dôležité upozornenie: GbE PoE port nepodporuje rýchlosti 10/100 MbE – vyžaduje gigabitové pripojenie.

ZÁKLADNÉ ŠPECIFIKÁCIE

Sieťové rozhranie: 1× 1G SFP port, 1× GbE PoE RJ-45 port (iba Gigabit), 1× DC RJ-45 port, 1× DC svorkovnica
Vstupné napätie DC: 16–57 V
DC výstup: svorkovnica 24 V DC / 50 V DC, 2-vodičový
Spôsob napájania:
DC svorkovnica 2-vodičová 24 V DC / 50 V DC
DC RJ-45 port 2-párový (24 V DC) alebo 4-párový (24 V DC / 50 V DC)
PoE RJ-45 port 2-párový (24 V DC) alebo 4-párový (24 V DC / 50 V DC)
Spotreba: 1,5 W (typická)
ESD ochrana: ± 24 kV kontaktný / vzdušný výboj pre Ethernet
Prepäťová ochrana: vstavaná vysokoprúdová plynová výbojka pre DC svorkovnicu a PoE port
Krytie: IPX5
Materiál skrine: polykarbonát
Rozmery: 196,4 × 93,5 × 32,4 mm
Hmotnosť: 288 g

Manuál (inštalačný návod):
