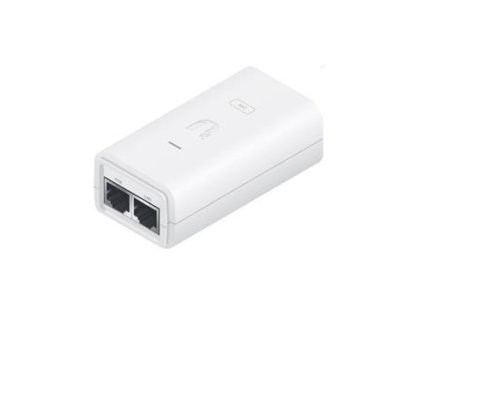

Ubiquiti POE-24-24W-G-WH, Gigabitový PoE Injektor, 24V/1A (24W), biely


Veľmi kvalitný, stabilizovaný PoE napájací adaptér s uzemnením, indikačnou LED a výstupným napätím 24V a max.prúdom 1A.
Vaša cena 13,80
Vaša cena bez DPH 11,22

Dostupnosť Skladom > 5 ks
Odosielame vo stredu

Podrobný popis

Veľmi kvalitný, stabilizovaný PoE napájací adaptér s uzemnením, indikačnou LED a výstupným napätím 24V a max.prúdom 1A. Maximálny výstupný výkon je 24W. Tento model disponuje Gigabitovým ethernetovým portom.

Obsah balenia
PoE napájací adaptér
Napájací kábel

Konektory a rozhrania
Rýchlosť ethernetu [Mbps]:10/100/1000
Gigabit LAN:Áno
Napájanie
Vstupné napätie [V]:230V AC
Výstupný výkon [W]:24
Napájanie na pinách: 4,5 (+), 7,8 (-)
Počet PoE Out portov:1
Výstupné napätie [V]:24
Výstupný prúd [A]:1
Účinnosť [%]:80+
Fyzické charakteristiky
Tienenie:Áno
LED indikácia:Áno
Prevádzková teplota [°C]:0 až 40
Šírka [mm]:57
Výška [mm]:33
Hĺbka [mm]:88


Výrobca/dovozca podľa nariadenia (EU) 2023/988
Ubiquiti International Holding B.V.

Ekkersrijt 3102, 5692 CC Son en Breugel, NL
Email: support@ui.com  URL: https://help.ui.com/hc/en-us

Bezpečnostné informácie
Seznam varování týkajících se bezpečnosti síťových zařízení vychází z požadavků nařízení (EU) 2023/988 o obecné bezpečnosti výrobků (GPSR): 1. Riziko úrazu elektrickým proudem: * Ujistěte se, že je zařízení připojeno do funkční zásuvky s uzemněním. * Nedotýkejte se zástrčky ani kabelu mokrýma rukama. * Vyhněte se používání zařízení v místech s vysokou vlhkostí. 2. Riziko přehřátí: * Zajistěte dostatečnou ventilaci při zachování alespoň 5 cm volného prostoru kolem zařízení. * Neblokujte větrací otvory a vyhněte se umístění síťového vybavení na měkké povrchy, jako jsou přikrývky nebo polštáře. 3. Riziko požáru: * Používejte pouze originální napájecí zdroje a příslušenství doporučené výrobcem. * Nenechávejte zařízení zapnuté bez dozoru v blízkosti hořlavých materiálů. 4. Riziko poškození těla: * Používejte zařízení na stabilním povrchu, abyste minimalizovali riziko pádu. 5. Nebezpečí ve vlhkém prostředí: * Nepoužívejte síťové zařízení venku během deště ani v místech s vysokou vlhkostí. * V případě zaplavení zařízení je okamžitě odpojte od zdroje napájení a kontaktujte servis. 6. Nebezpečí při vysokých teplotách: * Nevystavujte zařízení přímému slunečnímu záření. * Vyhněte se používání síťového zařízení při teplotách přesahujících doporučený rozsah (obvykle 5-35 °C). 7. Riziko poškození při čištění: * Před čištěním odpojte zařízení od napájení a použijte měkkou, mírně vlhkou utěrku. * Vyhněte se použití silných čisticích prostředků, které mohou poškodit povrch zařízení. 8. Opatrnost při výměně příslušenství: * Používejte pouze příslušenství doporučené výrobcem. * V případě výměny baterie dodržujte doporučení výrobce a nevystavujte baterii vysokým teplotám. 9. Nebezpečí spojená s používáním baterie: * Vyhněte se poškození baterie nárazem nebo jejím propíchnutím. * Pokud se baterie přehřívá nebo otéká, okamžitě přestaňte zařízení používat. 10. Upozornění pro děti: * Udržujte napájecí kabely mimo dosah dětí. * Ujistěte se, že si děti nehrají s přístrojem ani s příslušenstvím, které může být nebezpečné. 11. Elektromagnetické rušení: * Používání síťového vybavení v blízkosti zdravotnických zařízení, jako jsou kardiostimulátory, může způsobit elektromagnetické rušení. * Dodržujte vzdálenost nejméně 15 cm mezi síťovým zařízením a zdravotnickými zařízeními. 12. Nebezpečí požáru: * Skladování síťového zařízení v blízkosti hořlavých materiálů nebo používání neoriginálních napájecích zdrojů může zvýšit riziko požáru. * Používejte smartphone daleko od tkanin, papíru a jiných hořlavých materiálů. 13. Pravidelná údržba: * Nedostatek pravidelného čištění portů a zásuvek může vést k jejich poškození nebo poruchám. * Pravidelně čistěte porty a zásuvky pomocí suchého a čistého hadříku a vyhněte se pronikání vlhkosti.
