Profesionálna prepäťová ochrana pre UTP vedenia s podporou Gigabit Ethernetu.

Prepäťová ochrana navrhnutá na ochranu sieťového zariadenia pred prechodnými prepäťovými stavmi. Veľké jednorazové prepäťové udalosti, ako je blesk, môžu dosahovať státisíce voltov a spôsobiť okamžité alebo prerušované zlyhanie zariadenia. Blesk a anomálie v napájaní predstavujú iba 20 % prepäťových špičiek, zvyšných 80 % je spôsobených interne. Aj keď sú tieto špičky menšie, vyskytujú sa častejšie a pri dlhodobom pôsobení môžu poškodiť citlivé elektronické zariadenie.

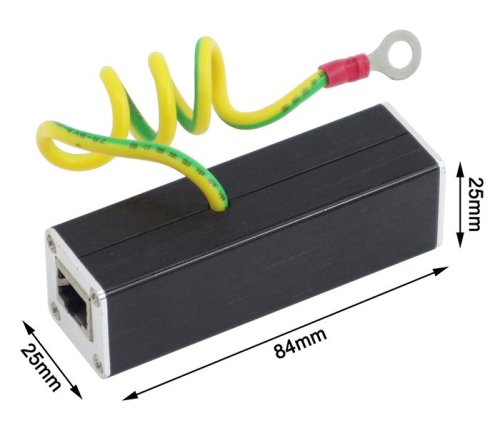

Ochrana podporuje prenosové rýchlosti 10/100/1000 Mbps a chráni dva páry vodičov (1, 2 a 3, 6). Zariadenie je vybavené uzemňovacím vodičom pre bezpečný odvod prepätia do zeme. Kompaktné hliníkové puzdro s rozmermi 85 × 25 × 25 mm a hmotnosťou 80 g umožňuje jednoduchú inštaláciu v akomkoľvek prostredí.

• Viacúrovňová ochrana pred prepätím s veľkou kapacitou vybíjacieho prúdu až 2 kA (medzi vodičmi a PE).
• Maximálny vybíjací prúd 0,3 kA pre páry 1, 2 a 3, 6 (merané pri 8/20 µs).
• Nízke obmedzovacie napätie 30 000 hodín a certifikácia podľa normy IEC61643-21:2000.

Ochrana a spoľahlivosť
Zariadenie ponúka viacúrovňovú ochranu s veľkým rozsahom vybíjacieho prúdu. Maximálny vybíjací prúd medzi vodičmi a ochranným uzemnením (PE) dosahuje 2 kA, zatiaľ čo jednotlivé páry sú chránené prúdom 0,3 kA. Impulzné obmedzovacie napätie je nižšie ako 20 V, čo zaisťuje efektívnu ochranu pripojeného zariadenia.

Inštalácia a konštrukcia
Kompaktné hliníkové puzdro s jasným označením umožňuje jednoduchú identifikáciu a inštaláciu. Uzemnenie je realizované pomocou predlžovacieho vodiča. Ochrana je vhodná pre inštaláciu v rozvádzačoch, vonkajších skriniach alebo priamo pri chránenom zariadení.

ZÁKLADNÉ ŠPECIFIKÁCIE

Port: 2× RJ-45
Reakčná doba: ≤1 ns
Menovité prevádzkové napätie: 48 V
Max. napätie: 56 V
Životnosť (MTBF): >30 000 hodín
Maximálny vybíjací prúd (8/20 µs): 0,3 kA (pary 1, 2 a 3, 6), 2 kA (medzi vodičmi a PE)
Impulzné obmedzovacie napätie (10/700 µs):
